こんばんは。本講座担当、KMC2回生のpossumです。
前回の次回予告では、クロック部の製作となっていましたが、今回もタイトルの通り虚数回です。本格的始動はGWあけとなります。
今回はDC5V電源を製作しました。
前回は、ほかのマイコン実験ボードの電源部＋みの虫クリップを電源としていました。それではあんまりなので、今回専用の電源を製作する運びとなりました。
電源の製作と書きましたが、実際にはAC100V→DC15VのACアダプタに、5Vでより安定した電圧を出力する回路をくっつけただけですが。
回路には三端子レギュレータを使いました。スイッチはありませんが、パイロットランプはあります。

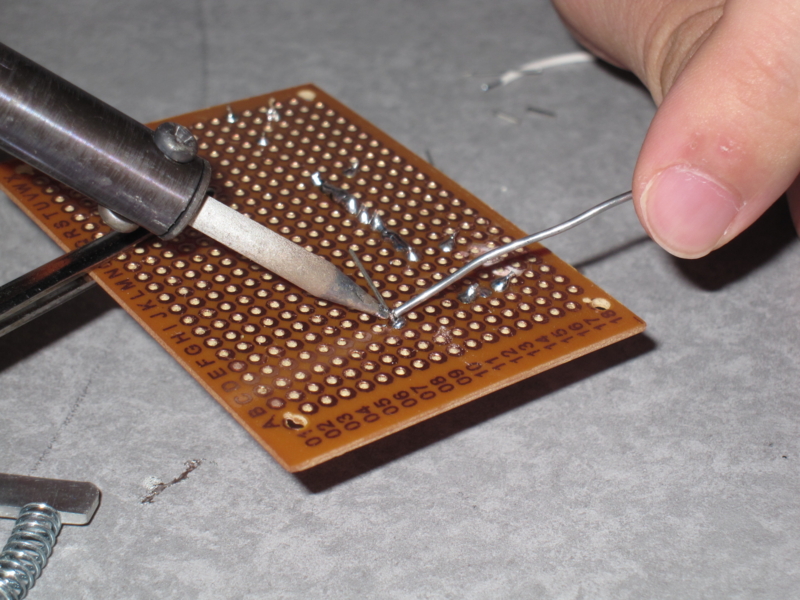

半田付け

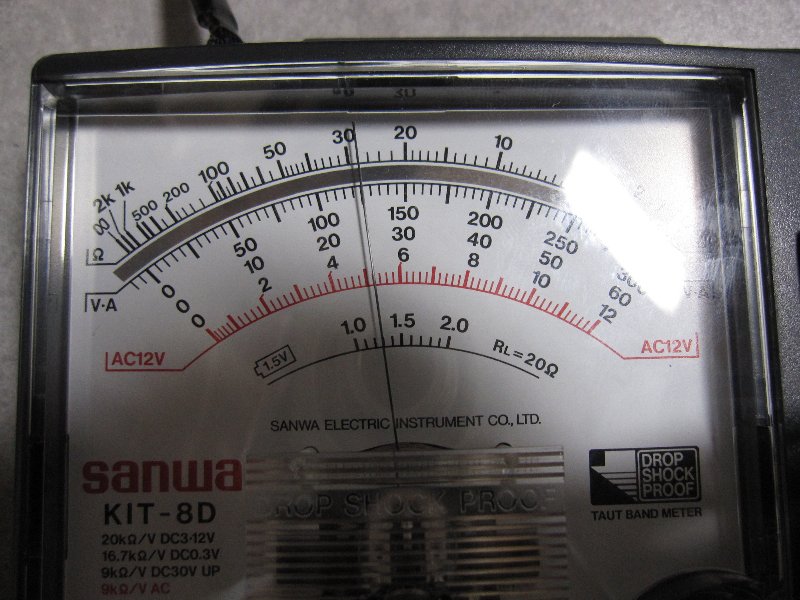

出力確認(DC12Vレンジ)

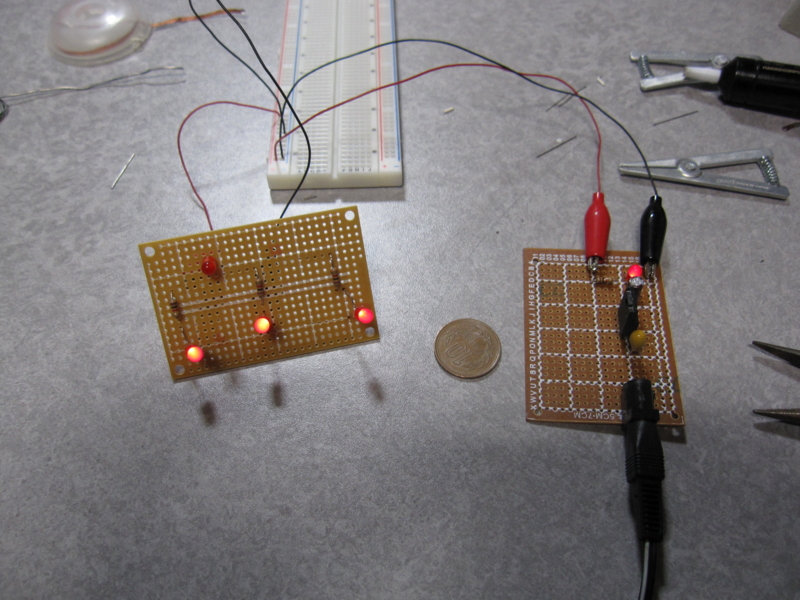

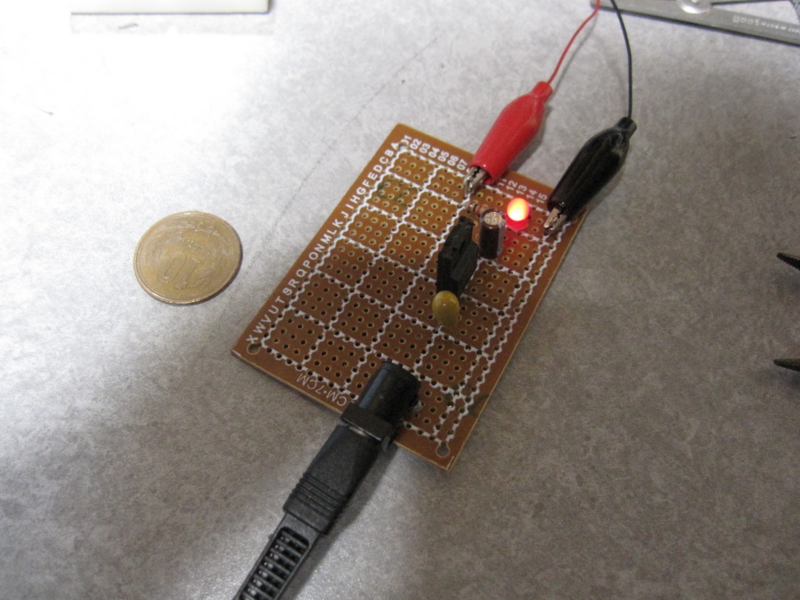

光らせてみました。
次回はいよいよ第1回、クロック部の製作を行います。
