リアルCPUを創ろう Ver.2.0 第2回

こんばんは。KMC2回生、本企画担当のpossumです。
今回は前回に引き続き、クロック・リセット部の製作を行いました。
前回部品の配置を決定したので、今回は部品を基盤に半田付けしました。
全員が部品の背丈順に半田付けをし、部品の実装は完了したので、次回は配線をします。

写真に人が写っていないことに定評のある本企画ですが、参加者は7名ほどです。

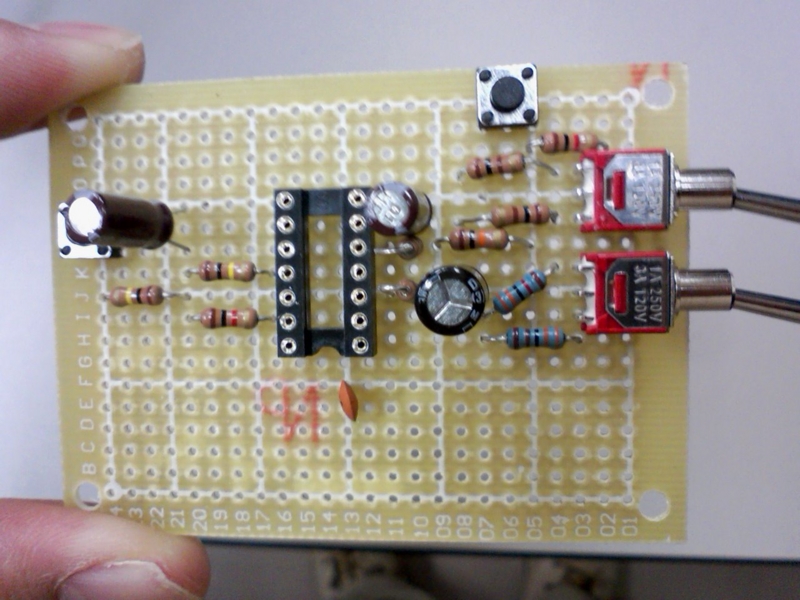

今回の写真は前回のものと酷似していますが、使い回しではありません。部品点数と配置が異なります。念のため。

before

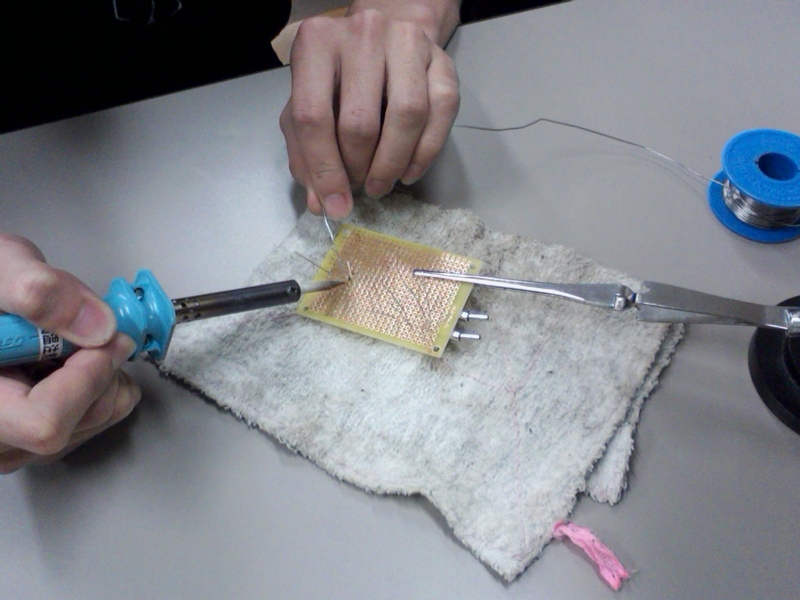

半田付け

after
